風門技術標準
1、行業規定：

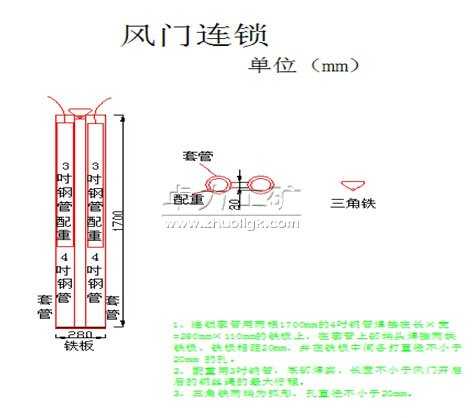

《煤礦安全規程》第一百零九條規定:“進、回風井之間和主要進、回風巷之間的每個聯絡巷中，必須砌筑永久性風墻;需要使用的聯絡巷，必須安設2道聯鎖的正向風門和2道反向風門。”
2、XX集團公司要求
各煤業子公司(煤礦)，公司要求：對風門的設置、安裝必須嚴格執行本標準。
3、設置原則：
3.1、風門使用無壓平衡風門。
3.2、電纜、水管通過風門墻垛時，每條電纜、水管必須單獨使用唯一的套管，每端露出墻體100mm，套管孔要封嚴，不得漏風。
3.3、水溝通過風門墻體時，要砌筑反水池。
3.4、風筒通過風門墻體時，應在墻上安裝與膠質風筒匹配的鐵質風筒。
3.5、風門要掛管理說明牌，牌板固定在進風端風門右側墻體中部，下沿距底板高度1.6m。
3.6、設置形式：①行車風門②行人風門③機電硐室風門
4、技術標準：
風門規格一覽表


風門墻垛與墻壁

掏槽處理

墻壁掏槽

深度

200mm

寬度

300mm

要見硬底、硬邦和硬頂,并用水泥砂漿封實。

墻垛

磚墻筑、水泥砂漿抹面

裙邊

寬度

100mm

厚度

10mm

墻垛與煤壁抹邊

刷漆涂料

紅色

墻垛涂料

白色

門扇與門框

鐵質材料制作之間，用膠條或毛氈包邊。

防銹處理

刷漆涂料

草綠色

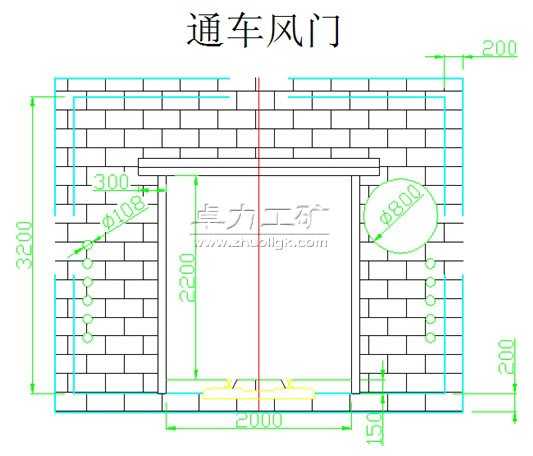

行車風門

高度

2200mm

寬度

2m

兩風門間距

15m

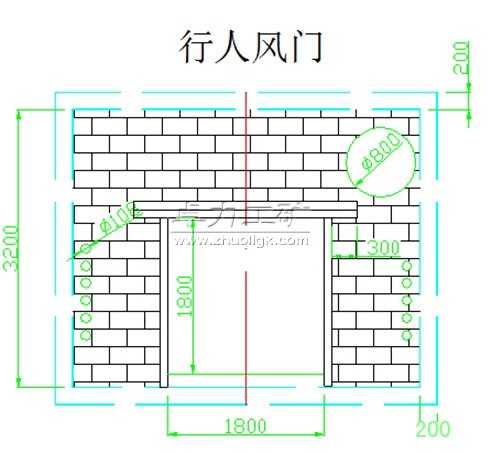

行人風門

高度

1800mm

寬度

1800mm

兩風門間距

5m

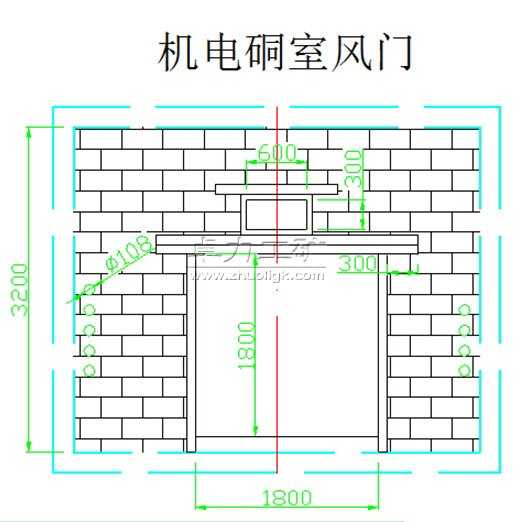

機電硐室風門

高度

1800mm

寬度

1800mm

兩風門間距

3000mm

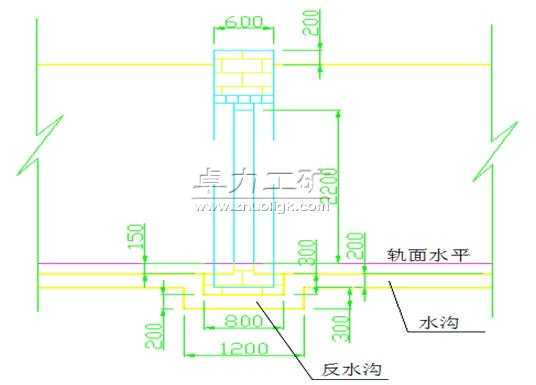

風門反水溝

凈寬

200mm

凈高

150mm

長度

1100mm

墻底水溝頂距底板平面

200mm

出水口內沿距墻面距離

100mm

呈U型布置，水溝的平面中心線與風門平面中心線垂直。水溝用標磚砌筑并抹面。

風筒過風門

風筒設在墻體上

距巷道底板

2000mm

距巷壁

200mm

電纜與水管穿墻套管必須配套

間隙

50mm

管壁距墻壁

100mm

穿墻管位置

同與原吊掛高度一致

穿墻管規格

φ108mm扣管

水管與電纜間距

300mm

電纜與電纜間距

100mm

水管與水管間距

150mm

水溝斷面為矩形
