v錐流量計種類、選型表 V錐流量計種類

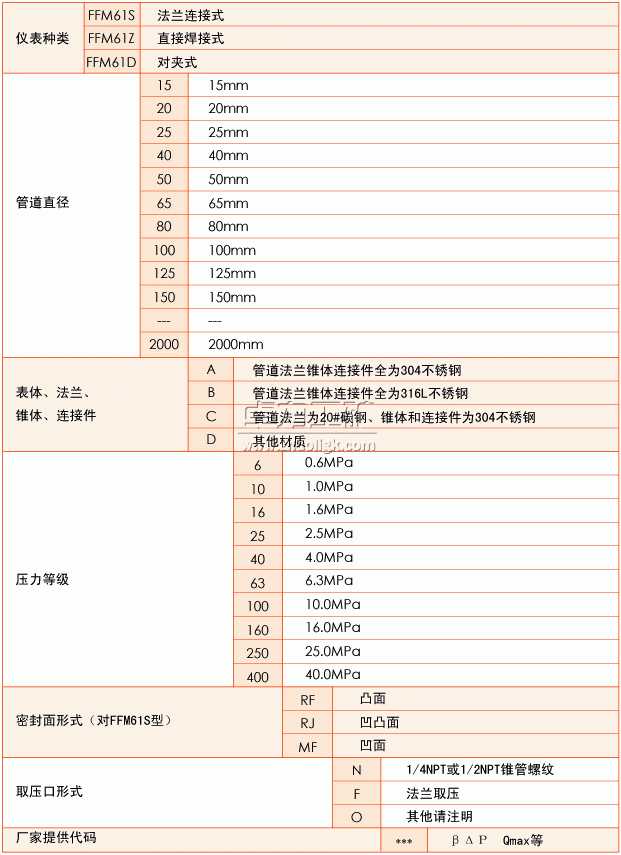

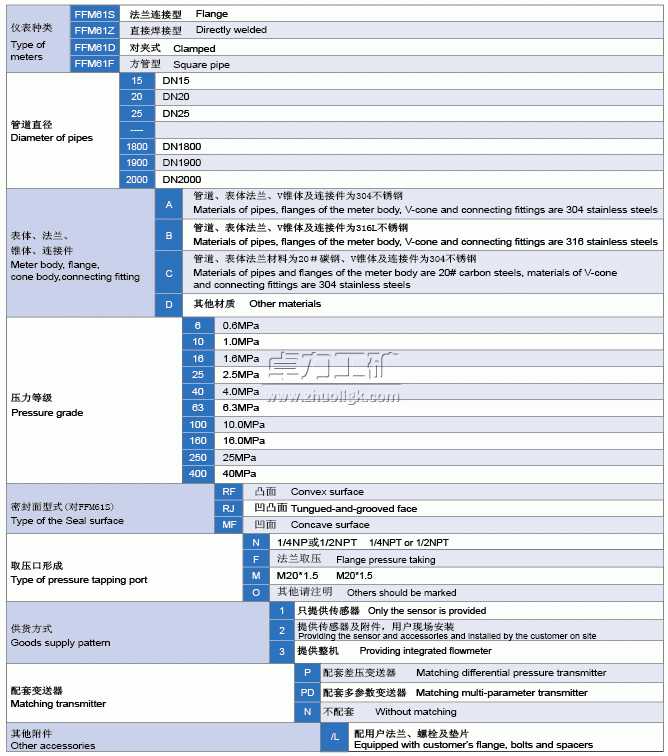

1.法蘭型V錐流量計 2.直接焊接型V錐流量計 3.夾持型V錐流量計 V錐流量計由V錐傳感器和差壓變送器組成,有分體型安裝和一體型安裝兩種結構。 v錐流量計選型表 V錐流量計又名V型錐流量計、V形錐流量計;錐型流量計;錐形流量計;內錐流量計;內錐式流量計,一體化V錐流量計。V錐流量計是我公司在20世紀80年代開始研發的一種差壓流量計。 V錐流量計種類 1.法蘭型V錐流量計 連接方式:法蘭(平焊和對焊) 口 徑:DN15~DN2000 取壓方式:承插焊,法蘭,螺紋 壓 力:0~40MPa 溫 度:-40~850℃ 材 質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表) 應 用:液體,氣體,蒸汽 適用介質:廣泛地應用于市政、電力、化工、石油化工、冶金、食品加工等行業中流量測量,幾乎適用于所有氣體、液體介質。 2.直接焊接型V錐流量計 連接方式:直接焊接到工藝管線 口徑:DN15~DN2000 取壓方式:承插焊,法蘭,螺紋 壓力:0~40MPa 溫度:-40~850℃ 材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表) 應用:輸油管,輸氣管,蒸汽管網,高壓工藝管線 3.夾持型V錐流量計 連接方式:法蘭端面對夾 口徑:DN15~DN150 取壓方式:承插焊,螺紋 壓力:0~40MPa 溫度:-40~850℃ 材質:304不銹鋼、316L不銹鋼、20#碳鋼(詳見選型表) 應用:液體,氣體,蒸汽 V錐流量計由V錐傳感器和差壓變送器組成,有分體型安裝和一體型安裝兩種結構。 分體型安裝由獨立的V錐傳感器和差壓變送器組成,V錐傳感器和差壓變送器之間的引壓管連接由用戶自己完成。而差壓變送器可以配套供應。 一體型安裝是產品出廠時己將差壓變送器、三閥組與V錐傳感器連接成一體,用戶購買一體型V錐流量計后,使用時不需再連接引壓管。若需配接相應的流量積算器、壓力變送器和溫度變送器可以配套供應。 v錐流量計選型表 ![]() ![]() 【打印本頁】
|
