操縱閥,操縱閥組,操縱機構說明書

操縱閥,操縱閥組,操縱機構

操縱閥,操縱閥組,操縱機構|礦用操縱閥

1、操縱閥是液壓系統中的方向控制閥，是一個配液閥。它可以把高壓液分配到需要的部位，完成升柱、降柱、推溜、移架等動作。煤礦采煤用液壓支架的操縱閥，通過將閥芯組件中的閥芯置于閥套中心部位的孔中，閥左端用固定堵壓緊閥座，右端通過閥芯外圓上的臺肩靠在閥套中空的臺肩上，使其閥芯為整閥芯（組件）結構，可以單獨組裝好后整體裝入閥孔或拿出，使裝配工藝更為簡單，井下維修更加方便。在保持和同類型閥相同的外形尺寸下，通過結構設計增大了閥內各處過液面積，提高了過液能力。閥內回液口與工作口相鄰，有效地降低了回液阻力，提高了液壓系統的工作效率。
操縱閥(換向閥）規格型號
FHS125/31.5
FHS200/31.5
FHS320/31.5
FHS400/31.5
FHS500/31.5

ZCF4 200/35

ZCF1 ZCF3 200/35

ZCF6

GZC-125/320B

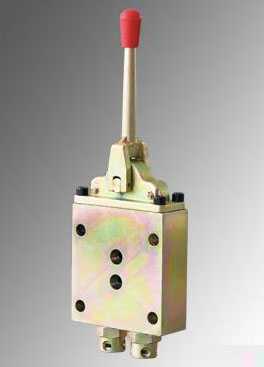

操縱閥

2、操縱閥組

換向閥為三位四通滑閥，根據用戶需要任意選用組合片數，組合換向閥由進液板(或首片閥)1片、中片閥若干片、尾片閥1片組合而成。
煤礦采煤用液壓支架的操縱閥組，通過將閥芯組件中的閥芯置于閥套中心部位的孔中，閥左端用固定堵壓緊閥座，右端通過閥芯外圓上的臺肩靠在閥套中空的臺肩上，使其閥芯為整閥芯（組件）結構，可以單獨組裝好后整體裝入閥孔或拿出，使裝配工藝更為簡單，井下維修更加方便。在保持和同類型閥相同的外形尺寸下，通過結構設計增大了閥內各處過液面積，提高了過液能力。閥內回液口與工作口相鄰，有效地降低了回液阻力，提高了液壓系統的工作效率。

操縱閥組規格型號

BZF200-31.5Z

BZF400-31.5Z

BZF.200

BZF.400

CF-PZ125-320Z

DHC320-31.5Z

FHS80-31.5Z

FHS80-31.5Z(ZCO1)

FHS125-31.5Z

FHS160-31.5Z

FHS320-31.5Z

NCF-200-31.5Z

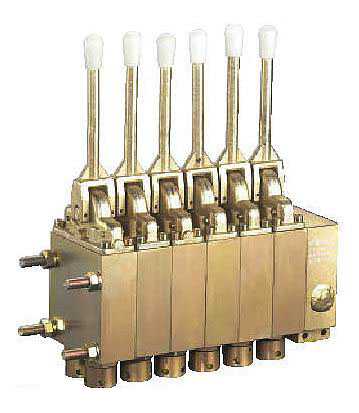

操縱閥組

3、操縱機構就是由手柄壓塊來壓閥的頂桿，使其打開閥芯讓液體順利流通，來完成各種千斤頂的伸縮動作方向，實現所需的功能。
操縱機構規格型號

ZHY16.01-14

ZCF4.0103

GZC-0102
