9-12型高壓離心風機說明書

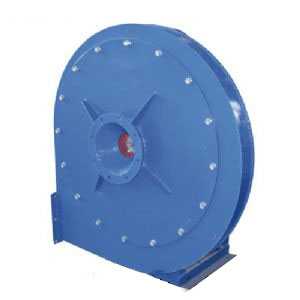

9-12型高壓離心風機
9-12型高壓離心風機|高壓離心風機廠家
9-12型高壓離心風機 - 風機用途
9-12型高壓離心風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的專用風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。
9-12型高壓離心風機 - 風機型式
1).9-12型高壓離心通風機均為單吸入，9-12型高壓離心風機我公司設計機號有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。
2).9-12型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。
3).風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。
9-12型高壓離心風機 - 結構特點
風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成。
1).葉輪：葉輪按新的高效前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。
2).機殼：用普通鋼板焊接成蝸形殼整體。
3).進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。
4).傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用潤滑脂潤滑。
9-12型高壓離心風機 - 性能參數
| 機號 |
轉速 r / min |
全 壓 Pa |
流量
m3/h |
電 動 機
|
|
|
9-12 6.8
|
2930
|
11590-11740
|
1700-4460
|
型號
|
功率
KW |
|
Y160M2-2Y180M-2
|
15-22
|
||||
|
9-12 7.1
|
2900
|
12347-12739
|
2074-4990
|
Y160M2-2
Y200L1-2 |
15-30
|
|
9-12 7.4D
|
2900
|
13416-13465
|
2349-6315
|
Y160M2-2
Y225M-2 |
15-45
|
|
9-12 7.7D
|
2930
|
14543-14583
|
2349-6315
|
Y180M-2
Y225M-2 |
22-45
|
|
9-12 8D
|
2950
|
16216-16729
|
2996-7133
|
Y200L1-2
Y250M-2 |
30-55
|
|
9-12 9D
|
2970
|
20803-21719
|
4295-9039
|
Y225M-2
Y280M-2 |
45-90
|
