金屬頂梁型號表示方法

金屬頂梁型號表示方法 金屬頂梁型號中符號說明 金屬頂梁型號中各種符號及其含義 產品型號主要同“產品類型代號”、“第一特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時,允許增加“補充特征代號”、“修改序號”以示區別。
金屬頂梁型號表示方法
1、金屬頂梁型號中符號說明
金屬頂梁型號中各種符號及其含義如表1-4—16所示。
表1-4-16金屬頂粱型號中各種符號及其含義
產品類型 第一特征 第二特征 補充特征
代號 含義 代號 含義 代號 頂梁型式 代號 含義
  金屬 J 絞接式 A A型 W 網狀頂梁
D       B B型 S 雙楔頂梁
  頂梁 F 非絞接式 C C型 Z 十字頂粱

(非標)

D

D型
F 防飛楔頂梁
            R 人字頂粱

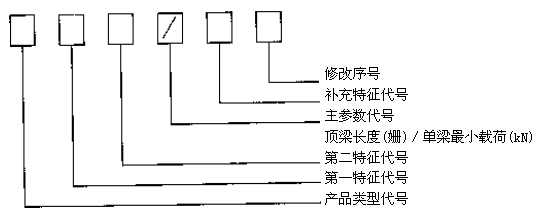

2、產品型號主要同“產品類型代號”、“第一特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時,允許增加“補充特征代號”、“修改序號”以示區別。編制方法如下:
金屬頂梁型號含義

    示例l:長度為1200mm,單梁最小載荷為300kN的B型雙楔絞接頂梁,其型號表示為:DJBl200/300S。
    示例2:長度為2400mm,單梁最小載荷為200kN的c型非絞接式金屬頂梁,其型號表示為~DFC24200/200。

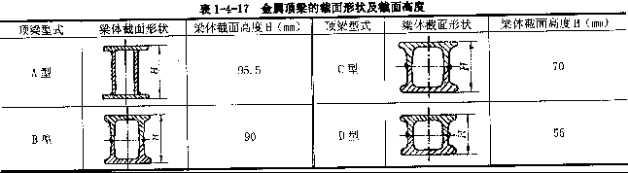

3、金屬頂梁的截面形狀及截面高度如表1-4—17所示。
金屬頂梁的截面形狀
注:A型不推薦使用。
4、頂梁長度應符合表1-4—18的規定。
表1-4-18  金屬頂梁常用長度(單位:mm)
600 800 1000 1200 1400 1600 1800 2000 2200 2400
2600 2800 3000 3200 3400 3600 3800 4000 4200 4400
注:DJB型號規格為800mm、1000mm、1200mm等;DJA型號已不采用。
