道尺

　　道尺是鐵路建設與鐵路日常養護中的常用工具之一，現在中國鐵路基本已經普及數字道尺。道尺不僅僅只測量軌距，還可測量水平。道尺分標準道尺和窄軌道尺，有0級道尺和一級道尺。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

道尺說明書

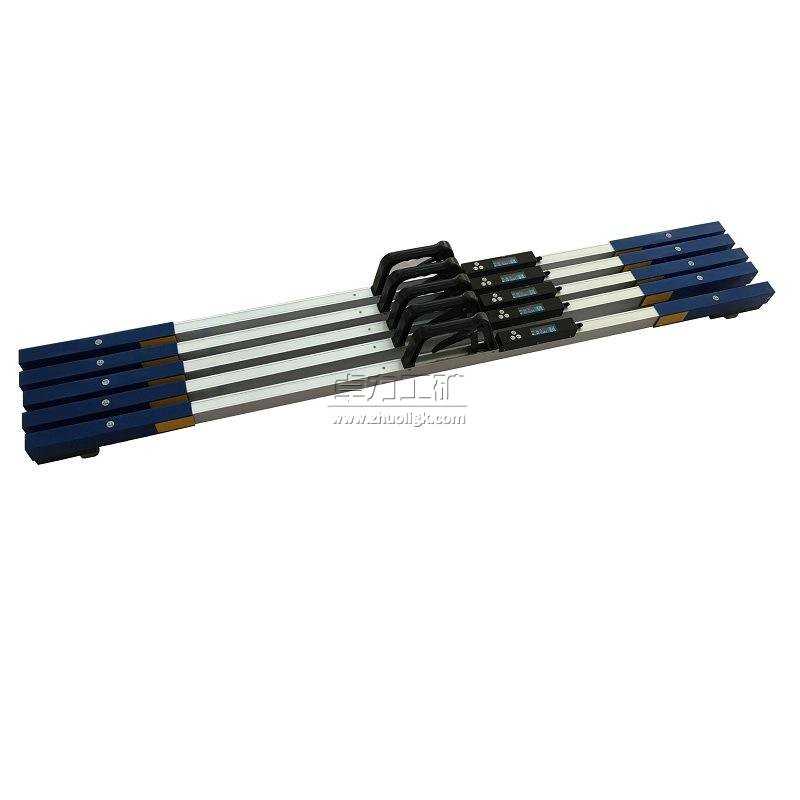

道尺

道尺|0級、一級道尺|機械、數字道尺

道尺機械式道尺數字道尺標準道尺窄軌道尺高鐵道尺 0級道尺一級道尺 咨詢熱線：132 8008 2001 曹經理

道尺也叫軌距尺，是鐵路建設與鐵路日常養護中的常用工具之一，道尺不僅僅只測量軌距，還可測量水平。
道尺組成
道尺由電路板、固定測量頭、活動測量頭、傾角儀、軌距傳感器等組成。
道尺分類
1、道尺是為軌道而設計，鐵路軌道分標準軌與窄軌，也有設計成通用型的道尺。標準型的道尺不用特別說明，平時所說的道尺都是指標準道尺，如果是窄軌使用的才要指明是窄軌道尺。
2、現在常用的有“0”級與一級道尺，普通線路上使用一級道尺，客運專線、高鐵上使用“0”級道尺，“0”級道尺的，水平精度也要求為≤±0.3。
　由于中國的鐵路建設要求高于國外，因此進口的道尺質量遠不能滿足中國鐵路的需要，中國鐵路的道尺是國產的明顯優于進口的。
3、道尺以前是機械道尺，現在中國鐵路基本已經普及數字道尺，主要是因為數字道尺讀數方便。
道尺的優缺點
機械式道尺主要是讀數較困難，但其穩定性很好，價格上也很便宜。
數字道尺最好的優點是讀數方便，但數字道尺與機械式道尺相比，最大的缺點是穩定性不好，另外價格昂貴，約1W～2W/把。雖然中國的道尺也已經數字化，但是目前為止整個地球上還沒有一把高度穩定的數字道尺，中國產的、也是世界上最先進的道尺，都存在嚴重的零點漂移、示值漂移，測量的真正精度只能達到±0.4～0.5左右，我們手頭上有一把日本新干線用的原裝道尺，精度很不好，因此道尺目前只能做為一種輔助測量工具。精確的測量工具為軌檢儀。
道尺使用方法
機械式道尺使用前進行計量、校對就可以使用，不要標定。
數字道尺用前一定要進行標定，再檢定合格后才能測量、使用。
使用道尺測量時，先去除鋼軌測量點處的渣子、污垢，開機5分鐘待電子元件熱穩定后，將固定端放于一軌的內測，收縮測量頭后卡入另一根軌，左右輕微移動，找到最小軌距示值，此時看屏幕上的軌距、水平的顯示數值。
道尺設計注意點
道尺設計時，其軌距是指軌頂面以下16mm處，公差為0，-0.3。水平雖用mm表示，但其實質是角度，因此水平設計的計算不是以測量點處軌距乘以傾角得到其示值，普通線路是以1505乘以測量點處的傾角、高鐵以1500乘以測量點處的傾角而得到的一個轉換值，再顯示到屏幕上，水平的示值不隨實測軌距的變化而變化。左右測量頭之間要絕緣，是因為左、右兩根鋼軌之間有低壓的信號電，如果不絕緣，會使左、右兩軌信號電短路，造成線路信號錯誤。
樣品試驗：
經過-20℃～+50℃的高低溫環境試驗、RH.100%高低溫48h濕熱試驗、3000V抗靜電試驗10min、抗電磁試驗、左右測量頭在RH.100%時絕緣電阻>2MΩ試驗等環境、條件試驗100%合格，才能取得上線資格證。
