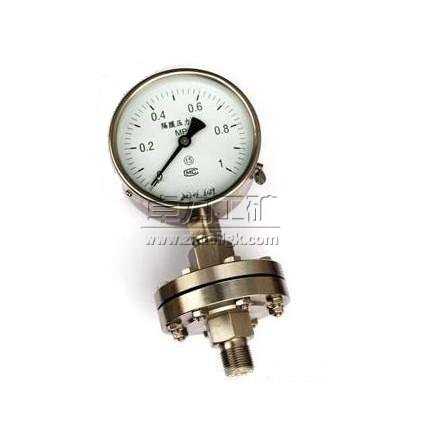

YNM隔膜式耐震壓力表

YNM隔膜式耐震壓力表|YNMF隔膜式耐震壓力表

隔膜式耐震壓力表產品介紹
隔膜式耐震壓力表是由膜片隔離裝置和配用壓力表兩大部分組成。廣泛應用于石油、化工、醫藥、食品、造紙等行業。
隔膜式壓力表由于其配用表采用耐用壓力表故有效地消除了介質脈動和環境振動所產生的影響，使儀表指示穩定、可靠，同時亦提高了儀表的使用壽命。
隔膜式耐震壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體 中,顆粒狀固體介質的壓力。隔離膜片有多種材料，以適應各種不同腐蝕性介質。
隔膜式耐震壓力表使用環境條件
a 溫 度：（ 0 ～ 50 ）℃ （保證準確度的工作溫度范圍）
b 相對濕度： <95%
c 氣 壓：（ 86 ～ 106 ）kPa
溫度影響：因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏聽偏離 20 ± 5 ℃時，受溫度影響有 一個誤差, 其值為 0.1%/ ℃
供電電源：內置一節五號鋰電池或充電電池
技術參數壓力范圍： -100kPa ～2kPa ～250MPa （可根據用戶需要訂制其它壓力量程）
準確度（精度）： ±0.4%F.S ； ±0.25%F.S ； ±0.16%F.S ； ±0.1%F.S ； ±0.05%F.S ； ±0.025%F.S ；
傳壓介質壓力范圍： -100kPa ～ 2kPa ～ 250kPa 范圍內，傳壓介質只能為無腐蝕性的氣體。
0.4MPa ～ 250MPa 范圍內，傳壓介質為與 316L 不銹鋼相兼容的液（氣）體。
隔膜式耐震壓力表技術指標
精確度：± 1.6% ，± 2.5%
隔膜材料： Ocr18Ni12MO2(316), 哈氏合金 C ( H276C ) , 蒙乃爾合金( Cu30NI70 ) , 鉭合金( Ta )，氟塑料( F4 )。
密封墊材料：丁晴橡膠，氟塑料。
結構原理：隔膜在被測介質壓力作用下產生變形，密封液被壓，形成一個相當于 P 的壓力，傳導至壓力儀表，顯示被測介質壓力值。
溫度影響：因密封液的熱膨脹及隔膜剛度與溫度有關，在使用溫度偏聽偏離 20 ± 5 ℃時，受溫度影響有 一個誤差，其值為 0.1%/ ℃ .
液位差 :軟管連接的隔膜壓力表在安裝時若受到壓部與壓力儀表處不同位置 , 其液位差將形成一個壓力差△ P 的影響 , △ P= 密封液比重液位差。
耐蝕性：隔膜壓力表的耐蝕性包含環境及測量介質的腐蝕性，可按使用條件選配隔離器，隔膜、密封墊圈的材料。
隔膜式耐震壓力表技術參數
產品型號 YML-100  YML-150 YNML-100  YNML-150
            　 YMF-100  YMF-150 YNMF-100  YNMF-150
公稱直徑  螺紋連接            法蘭連接
           　   M20×1.5           (按GB9113-88)
測量范圍(Mpa)   0～0.1; 0～0.16;  0～0.25; 0～0.4; 0～0.6;
                      　   0～1;   0～1.6;    0～2.5;   0～4;   0～6;
使用環境條件 溫度-40～70.C; 相對濕度≤85%
耐振等級 V.H.3 V.H.4 V.H.3 V.H.4
隔離表頭
公稱直徑 Φ100;  Φ150
類    別    一 般    耐 震
精度等級     1.5; 2.5
隔離裝置 法蘭材料 1Cr18Ni9Ti
膜片材料 不銹鋼、哈氏合金等
填充工作液 甲基硅油、甘油等

卓力工礦是國內知名YNM隔膜式耐震壓力表生產廠家，有豐富的經驗為客戶提供高品質的YNM隔膜式耐震壓力表及完善的售后服務，如果您想了解最新YNM隔膜式耐震壓力表價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：YNM隔膜式耐震壓力表發貨時間？ YNM隔膜式耐震壓力表售后保障？ YNM隔膜式耐震壓力表訂貨需要提供什么信息？

產品標簽：YNM隔膜式耐震壓力表| YNMF隔膜式耐震壓力表
